Sistema Híbrido de Supresión de Arco y Puesta a Tierra
1. Ámbito de aplicación

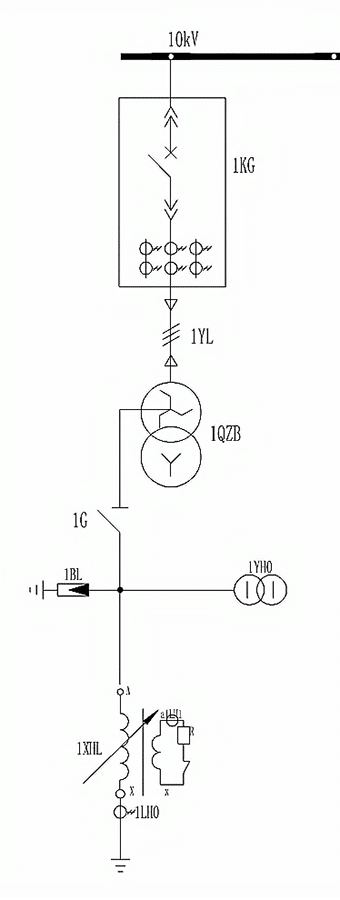

El Sistema Híbrido de Supresión de Arco y Puesta a Tierra es un dispositivo clave para la protección de la puesta a tierra del punto neutro en sistemas eléctricos. Consta de un transformador de puesta a tierra, una bobina de extinción de arco, una resistencia de amortiguación, una unidad de control y un interruptor de adaptación, entre otros. Permite una rápida extinción del arco y la supresión de sobretensiones mediante la compensación dinámica de la corriente capacitiva generada por una falla a tierra monofásica. Sus principales funciones incluyen:
Compensación dinámica: utiliza tecnología de preajuste o seguimiento automático para monitorizar la corriente capacitiva de la red en tiempo real y ajustar la inductancia de la bobina de extinción de arco para lograr una respuesta rápida de 10 μs.
Supresión de arco: compensa la corriente capacitiva del punto de falla mediante corriente inductiva, de modo que el arco de puesta a tierra no se mantenga y se extinga automáticamente, reduciendo así el riesgo de incendio y rotura del aislamiento. Compatibilidad del sistema: Adaptable a punto neutro de 6~66 kV sin conexión a tierra o con conexión a tierra mediante red de distribución de bobinas de extinción de arco, cable de soporte y sistema híbrido de catenaria.
2. Entorno de funcionamiento
1) Altitud: ≤1000 metros.
2) Temperatura ambiente: Máxima +40 °C, Mínima -40 °C.
3) Velocidad máxima del viento exterior: ≤45 m/s.
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤3 m/s² en dirección horizontal y ≤1,5 m/s² en dirección vertical.
6) Entorno de instalación: Sin contaminación visible ni intensa, sin gases ni polvos explosivos ni corrosivos, con buena ventilación y sin vibraciones ni impactos fuertes.
7) Si el entorno de aplicación difiere de las condiciones estándar mencionadas, contáctenos para obtener diseños personalizados.
3. Ventajas del producto
1) Extinción de arco eficiente y supresión de fallas
Utiliza tecnología de prerregulación (como el tipo de ajuste de giro y el tipo de ajuste de capacitancia) para lograr una compensación de "tiempo de respuesta cero", lo que reduce la probabilidad de que una falla a tierra monofásica se convierta en una falla permanente en más del 50 %.
2) Control inteligente
Sistema integrado de seguimiento automático por microordenador, ajuste en tiempo real del mecanismo de compensación mediante señales duales de voltaje y corriente de secuencia cero, compatible con monitoreo remoto y protocolo de comunicación MODBUS/IEC61850.
3) Modo de compensación flexible
Admite los modos de sobrecompensación, subcompensación y compensación completa. Prioriza la sobrecompensación (corriente del inductor > corriente del condensador 5 %~10 %) para evitar el riesgo de resonancia y adaptarse a las necesidades de expansión de la red.
4) Diseño de alta fiabilidad
Equipado con múltiples mecanismos de protección, como la protección de autoactivación por tiristores y el bloqueo de engranajes, para garantizar el aislamiento del sistema primario/secundario y el funcionamiento continuo en caso de fallo. 5) Capacidad de supresión de sobretensión
Mediante la acción coordinada de resistencias de amortiguación y bobinas de supresión de arco, se eliminan fenómenos de sobretensión como la resonancia ferromagnética y la resonancia por división de frecuencia, y la sobretensión transitoria se limita a menos de 2,5 veces la tensión de fase.
6) Ventajas económicas
Reduce los requisitos de aislamiento de la red eléctrica y el coste de inversión en equipos entre un 10 % y un 20 %, lo que resulta adecuado para la transformación de redes eléctricas antiguas y la expansión de nuevos sistemas energéticos.
4. Aplicaciones
1) Sistemas de energía
Se utiliza para el procesamiento de fallas de puesta a tierra monofásicas en redes de distribución de 6-66 kV, especialmente en redes eléctricas urbanas con gran cantidad de cables y corrientes capacitivas >10 A.
2) Suministro de energía para transporte ferroviario
Interrumpe rápidamente la corriente de sobrecarga o cortocircuito en el interruptor automático de CC del sistema de tracción del tren para proteger los equipos ferroviarios de daños por arco eléctrico.
3) Automatización industrial
Se utiliza en sistemas de distribución de alta tensión de empresas químicas, metalúrgicas y otras para prevenir fallas de arco eléctrico causadas por sobrecarga de equipos o envejecimiento de cables.
4) Nuevos campos energéticos
Equilibra la corriente capacitiva en centrales fotovoltaicas y parques eólicos para solucionar el problema de la corriente de puesta a tierra excesiva causada por el acceso a la fuente de alimentación distribuida.
5) Transformación de la red de distribución urbana
Para la modernización de las redes eléctricas en zonas urbanas antiguas, se utiliza tecnología de compensación dinámica para mejorar la fiabilidad del suministro eléctrico y reducir la incidencia de cortes de suministro.
El Sistema Híbrido de Supresión de Arco y Puesta a Tierra se basa en la compensación dinámica y cuenta con control inteligente, múltiples protecciones y una sólida compatibilidad. Suprime eficazmente las fallas de arco y las sobretensiones en sistemas eléctricos, transporte ferroviario, nuevas energías y otros sectores, y es un dispositivo clave para mejorar la seguridad y la eficiencia de las redes eléctricas.
