Transformador de Puesta a Tierra de Tipo Inmerso en Aceite
1. Ámbito de Aplicación

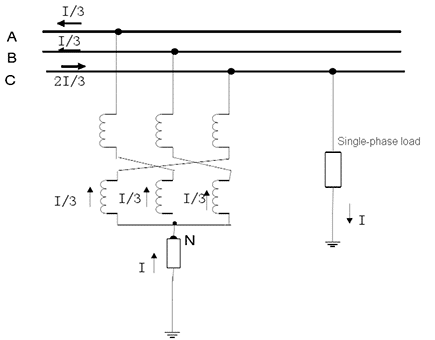

El Transformador de Puesta a Tierra de Tipo Inmerso en Aceite es un transformador especial que proporciona un punto neutro artificial al sistema eléctrico con un punto neutro sin conexión a tierra. Se utiliza principalmente para conectarlo a la bobina de supresión de arco o a un dispositivo de puesta a tierra de baja resistencia para suprimir la corriente capacitiva a tierra durante una falla monofásica de puesta a tierra y prevenir la reencendido del arco y los riesgos de sobretensión, incluyendo los transformadores de tipo inmerso en aceite y seco. Utiliza cableado en zigzag. Al dividir cada devanado de fase en dos grupos y enrollarlos en sentido inverso, se forma una característica de baja impedancia de secuencia cero que facilita el flujo de la corriente de secuencia cero.
El transformador de puesta a tierra mejora significativamente la seguridad de la red eléctrica al suprimir la corriente capacitiva y la sobretensión, y se ha convertido en un equipo clave indispensable en los sistemas eléctricos modernos. Su función principal es solucionar el problema de que los sistemas eléctricos con conexión en triángulo o punto neutro no estén directamente conectados a tierra.
2. Entorno de funcionamiento
1) Altitud: ≤1000 metros.
2) Temperatura ambiente: Máxima +40 °C, Mínima -40 °C.
3) Velocidad máxima del viento exterior: ≤45 m/s.
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤3 m/s² en dirección horizontal y ≤1,5 m/s² en dirección vertical.
6) Entorno de instalación: Sin contaminación visible ni intensa, sin gases ni polvos explosivos ni corrosivos, con buena ventilación y sin vibraciones ni impactos fuertes.
7) Si el entorno de aplicación difiere de las condiciones estándar mencionadas, contáctenos para obtener diseños personalizados.
3. Ventajas del producto
1) Baja impedancia de secuencia cero: El diseño de cableado tipo Z permite la cancelación del flujo magnético de secuencia cero, y la impedancia es inferior a 10 Ω, lo que garantiza un flujo eficiente de la corriente de compensación de la bobina de supresión de arco.
2) Alta capacidad de utilización: Puede soportar entre el 90 % y el 100 % de la capacidad de la bobina de supresión de arco, mientras que los transformadores convencionales solo admiten menos del 20 %.
3) Estabilidad de funcionamiento a largo plazo: Se adapta a operaciones sin carga a largo plazo y con sobrecarga a corto plazo, con alta fiabilidad.
4) Integración multifuncional: Se puede añadir un devanado secundario para reemplazar el transformador y ahorrar inversión en equipos.
5) Simplificación estructural y optimización de costes: Reduce las pérdidas del circuito magnético mediante la conexión tipo Z, lo que reduce los costes de fabricación y el espacio disponible.
4. Aplicaciones
1) Sistema de red de distribución: Se utiliza principalmente en redes de distribución de 6-35 kV con neutro sin conexión a tierra, especialmente en entornos donde el lado de baja tensión del transformador principal está conectado en triángulo.
2) Sistema de distribución industrial: En entornos de distribución eléctrica como fábricas y grandes edificios comerciales, se garantiza el aislamiento de los equipos y la continuidad del suministro eléctrico.
3) Generación de nuevas energías: En sistemas de energía como la eólica y la fotovoltaica, se suprime la corriente de falla a tierra.
4) Instalaciones públicas: Sistemas de energía en hospitales, escuelas y otros lugares para reducir el riesgo de fallas a tierra monofásicas.
