Gabinete de Resistencias de Puesta a Tierra del Neutro del Transformador o Generador
1. Ámbito de aplicación
El Gabinete de Resistencias de Puesta a Tierra del Neutro del Transformador o Generador es un dispositivo clave en los sistemas eléctricos para limitar las corrientes de falla a tierra monofásicas y suprimir la sobretensión. Generalmente está compuesto por transformadores de puesta a tierra, resistencias, aparamenta, unidades de monitoreo y protección, etc. Sus funciones principales incluyen:
Limitación de la corriente de falla: La corriente de falla a tierra se limita a un rango seguro de 10-400 A mediante valores de resistencia preestablecidos para evitar daños térmicos en el equipo.
Supresión de sobretensión: La sobretensión causada por fallas a tierra monofásicas se limita a menos de 2,5 veces la tensión de fase para reducir el riesgo de ruptura del aislamiento.
Acción de protección rápida: Proporciona señales de corriente resistivas de secuencia cero para activar el relé de protección y cortar rápidamente la línea de falla.
2. Entorno de funcionamiento
1) Altitud: ≤1000 metros.
2) Temperatura ambiente: Máxima +40 °C, Mínima -40 °C.
3) Velocidad máxima del viento exterior: ≤45 m/s.
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤3 m/s² en dirección horizontal y ≤1,5 m/s² en dirección vertical.
6) Entorno de instalación: Sin contaminación visible ni intensa, sin gases ni polvos explosivos ni corrosivos, con buena ventilación y sin vibraciones ni impactos fuertes.
7) Si el entorno de aplicación difiere de las condiciones estándar mencionadas, contáctenos para obtener diseños personalizados.
3. Ventajas del producto
1) Estructura compacta y diseño modular

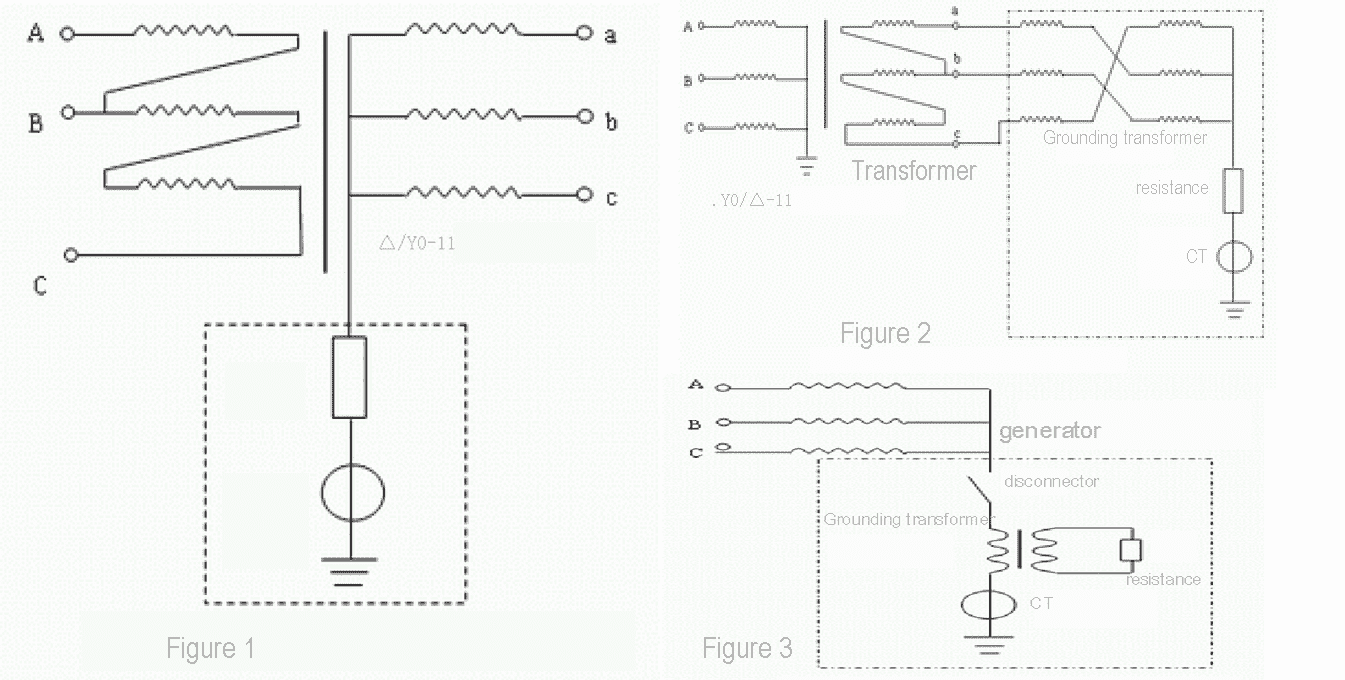

Transformador de puesta a tierra tipo Z integrado, resistencias de acero inoxidable/aleación de níquel-cromo y otros componentes, en un gabinete metálico cerrado, con alto nivel de protección y fácil instalación y mantenimiento.
2) Materiales de alto rendimiento y resistencia a altas temperaturas
Las resistencias están fabricadas con materiales resistentes a altas temperaturas (hasta 1600 °C), con un coeficiente de temperatura ≤-0,045 %/°C, resistencia estable y resistencia a la corrosión.
3) Monitoreo inteligente y control remoto
Equipado con transformadores de corriente, sensores de temperatura y controladores inteligentes, monitoriza en tiempo real la corriente del punto neutro, la temperatura y otros parámetros, y admite la transmisión remota de datos mediante el protocolo de comunicación MODBUS/IEC61850.
4) Múltiples mecanismos de protección de seguridad
Mediante la resistencia de amortiguación, se descarga la carga residual del sistema, se suprime la sobretensión de puesta a tierra por arco y la resonancia ferromagnética, y se reduce la amplitud de la sobretensión de operación 37.
5) Economía y compatibilidad
Reduce los requisitos de aislamiento de la red eléctrica, reduce el coste de inversión en equipos entre un 10 % y un 20 % y se adapta al sistema de puesta a tierra de punto neutro de 6-66 kV y a los nuevos escenarios energéticos.
4. Aplicaciones
1) Red de distribución eléctrica
Se utiliza en redes eléctricas urbanas con gran cantidad de cableado para limitar la corriente de falla a tierra monofásica y suprimir la sobretensión resonante.
2) Nuevos sistemas energéticos
Equilibra la corriente capacitiva en parques eólicos y centrales fotovoltaicas para proteger los devanados del estator del generador de daños por alta corriente.
3) Industria e infraestructura
Aplicable a sistemas de distribución de alta tensión y centros de datos de empresas químicas y metalúrgicas para prevenir fallos en los equipos causados por el envejecimiento de los cables o la caída de rayos.
4) Protección de generadores
Se utiliza para la conexión a tierra del punto neutro de grandes grupos electrógenos en centrales hidroeléctricas y térmicas para mejorar la estabilidad del sistema y reducir la tasa de fallos.
