Dispositivo de Protección de Puesta a Tierra del Neutro del Transformador JXB
1. Ámbito de aplicación

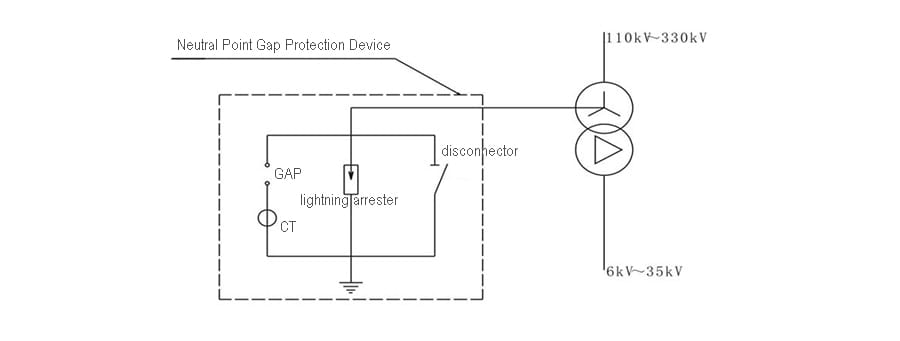

El Dispositivo de Protección de Puesta a Tierra del Neutro del Transformador JXB se utiliza especialmente para el punto neutro de transformadores de potencia de 110 kV, 220 kV, 330 kV y 500 kV. Está compuesto por un seccionador monofásico, un descargador de neutro, un transformador de corriente, un espacio de descarga y otros componentes. Permite dos modos de operación: puesta a tierra del neutro del transformador y operación sin conexión a tierra, evitando así daños al transformador causados por el aumento de la tensión del neutro debido a un fallo del sistema. Este dispositivo se utiliza ampliamente en los sectores de la energía, la metalurgia, la petroquímica, la construcción, la protección ambiental y otros.
2. Estándares del producto
GB/T156-93 GB/T1895-89 GB/T 311 GB/T 775 GB/T16927
GB/T5582 GB/T7354 GB11032 GB/T11604 GB191
3. Entorno de funcionamiento
1) Altitud: ≤1000 metros.
2) Temperatura ambiente: Máxima +40 °C, Mínima -40 °C.
3) Velocidad máxima del viento exterior: ≤45 m/s.
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤3 m/s² en dirección horizontal y ≤1,5 m/s² en dirección vertical.
6) Entorno de instalación: Sin contaminación visible ni intensa, sin gases ni polvos explosivos ni corrosivos, con buena ventilación y sin vibraciones ni impactos fuertes.
7) Si el entorno de aplicación difiere de las condiciones estándar mencionadas anteriormente, contáctenos para obtener diseños personalizados.
4. Ventajas del producto
1) Diseñado en estricta conformidad con las disposiciones pertinentes de las normas nacionales e industriales, y equipado con procesos especiales de proceso e inspección para garantizar la estandarización y especialización de la fabricación del producto.
2) El conjunto completo de equipos, que integra equipos eléctricos como seccionadores, descargadores de óxido de zinc, descargadores de espacio y transformadores de corriente, se caracteriza por su pequeño tamaño, fácil instalación y depuración, y alta fiabilidad.
3) Se caracteriza por su alta precisión de tensión de descarga, baja dispersión y estabilidad. Es preciso y totalmente eficaz en la adaptación a las características del descargador y el aislamiento del transformador principal, con gran capacidad térmica y resistencia a la combustión, lo que mejora la seguridad y el efecto de protección.
4) Este dispositivo se caracteriza por su montaje flexible y fácil uso. Generalmente, se utiliza un espacio esférico, aunque también se puede utilizar un espacio en forma de varilla según las necesidades del usuario. El pararrayos y el seccionador se pueden combinar y adaptar de forma arbitraria según las necesidades del proyecto; la acción del seccionador también se puede seleccionar para utilizar mecanismos manuales o eléctricos según los requisitos del proyecto; los parámetros técnicos del espacio se pueden depurar en la fábrica o en el sitio.
