Bobina de Supresión de Arco Inmersa en Aceite
1. Ámbito de aplicación

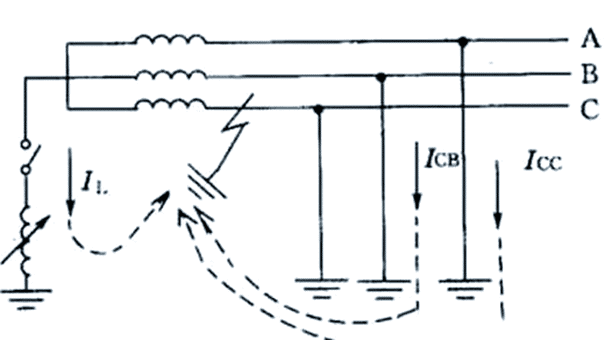

La bobina de supresión de arco sumergida en aceite es una bobina inductiva con núcleo de hierro que se instala entre el neutro del transformador (o generador) y la tierra para formar un sistema de puesta a tierra del neutro a través de la bobina de supresión de arco. Su función principal es extinguir el arco: cuando se produce una falla a tierra monofásica en la red eléctrica, la bobina de supresión de arco genera una corriente inductiva para compensar la corriente capacitiva en el punto de falla, reduciendo la corriente residual a un nivel insuficiente para mantener el arco, lo que provoca su autoextinguimiento y evita así sobretensiones y daños en el equipo.
2. Entorno de funcionamiento
1) Altitud: ≤1000 metros.
2) Temperatura ambiente: Máxima +40 °C, Mínima -40 °C.
3) Velocidad máxima del viento exterior: ≤45 m/s.
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤3 m/s² en dirección horizontal y ≤1,5 m/s² en dirección vertical.
6) Entorno de instalación: Sin contaminación visible ni intensa, sin gases ni polvos explosivos ni corrosivos, con buena ventilación y sin vibraciones ni impactos fuertes.
7) Si el entorno de aplicación difiere de las condiciones estándar mencionadas, contáctenos para obtener diseños personalizados.
3. Ventajas del producto
1) Compensación automática por seguimiento
Los dispositivos modernos de bobina de supresión de arco, como el tipo LXHZ, utilizan tecnología de prerregulación para monitorizar la corriente capacitiva del sistema en tiempo real y ajustar automáticamente el mecanismo de compensación para lograr una compensación de "respuesta cero", lo que garantiza una rápida supresión del arco durante una falla.
2) Supresión de sobretensión
Al compensar la corriente capacitiva en el punto de tierra, se reduce la velocidad de ascenso de la tensión de recuperación de la falla y se suprime eficazmente la sobretensión resonante causada por arcos intermitentes. 3) Método de compensación flexible
Admite los modos de sobrecompensación, subcompensación y compensación completa, y permite seleccionar la estrategia de compensación óptima según los requisitos del sistema para mejorar la fiabilidad del suministro de energía.
4) Alta compatibilidad
Al utilizarse con un transformador de puesta a tierra, el punto neutro puede derivarse artificialmente en sistemas donde el punto neutro del transformador no está puesto a tierra (como un transformador principal conectado en △), lo que amplía las posibilidades de aplicación.
5) Alta fiabilidad
Utiliza arranque de doble circuito (tensión + corriente de secuencia cero) y tecnología de amortiguación secundaria para mejorar la tasa de amortiguación del sistema, evitar falsas operaciones y suprimir la resonancia.
4. Aplicaciones
1) Sistema de puesta a tierra de baja corriente
Aplicable a redes de distribución con niveles de tensión de 3 a 66 kV, especialmente sistemas con una corriente de capacitancia de puesta a tierra monofásica superior al límite (como una corriente de puesta a tierra de un sistema de 10 kV > 20 A).
2) Sistemas donde el punto neutro no puede conectarse directamente a tierra
Cuando el lado de baja tensión del transformador principal adopta una conexión en triángulo (sin punto neutro), este debe conectarse a través de un transformador de puesta a tierra y a una bobina de supresión de arco.
3) Escenarios de suministro de energía de alta fiabilidad
Como redes eléctricas urbanas, sistemas de suministro de energía industriales y mineros, etc., donde es necesario eliminar rápidamente las fallas de puesta a tierra y mantener un suministro de energía continuo. 4) Supresión de arcos eléctricos
Los rayos, el envejecimiento de los cables y otras situaciones propensas a la puesta a tierra de arcos eléctricos monofásicos pueden reducir el impacto de las fallas compensando la corriente capacitiva.
5) Red inteligente
Monitoreo integrado de datos, comunicación remota (interfaz RS485/422) y otras funciones, adaptadas a subestaciones automatizadas integradas y sistemas de redes de distribución inteligentes.
Las bobinas de supresión de arco utilizan tecnología de compensación de corriente inductiva para lograr una rápida extinción del arco en fallas a tierra monofásicas. Ofrecen las ventajas de suprimir sobretensiones, una compensación flexible y una alta fiabilidad. Se utilizan ampliamente en redes de distribución de media y baja tensión, sistemas sin neutro a tierra y situaciones que requieren una alta fiabilidad del suministro eléctrico.
